分光辐射照度计CL-500A
客服电话
全国咨询热线 400 800 0526
CL-500A是柯尼卡美能达推出的首款轻便、手持式的分光辐射照度计。凭借先进的光学传感技术和创新的设计，CL-500A可用于评估新一代光源如LED、OLED、有机EL照明的显色指数、照度、色度、相关色温等参数。
无论在实验室研发还是照明现场测量，CL-500A都可以满足使用，为用户提供便携轻松的操作体验。CL-500A运用了分光原理，内置光栅和传感器阵列使其可以对光源光谱进行分析，通过光谱数据公式计算光源的显色指数。显色指数是对光源的光谱属性和光品质定义的重要评估标准。用CL-500A可以测量得到一般显色指数Ra和特殊显色指数R1~R15。用传感器阵列的另一个好处是可以复现光源的光谱图，对如LED、OLED、高压灯这类波峰能量集中、半波宽较窄的光源的光谱图有很好呈现。
CL-500A不但可以测量显色指数，还可测量照度(lx)、色坐标(1931xy, 1976u'v')、相关色温T?uv、三刺激值XYZ、特征波长λ、色纯度Pe、色差值。通过随机附送的软件CL-S10w，可连接电脑显示光源的显色指数评估图、色温色坐标图、光谱数据等。针对同一批次LED也会出现较大色差的问题，软件提供按颜色对LED分级的功能。
可通过电脑软件CL-S10w，连接尽可能多10台CL-500A同时进行多点测量，方便用户对环境的照度均匀性、光源色温进行跟踪评估。
很久以前，人类就把物体并排放在自然光(太阳光)下观察，比较各种颜色。尽管火把、蜡烛、白炽灯以及其他光源也都用来照明，但一直只有在自然光下比较颜色才是标准做法。
除了荧光灯，尽可能近LED(发光二极管)也已被用作照明灯。物体在这些光源下显示的色貌与其在自然光下原色貌进行比较，两者的接近程度就是光源的"显色性"。
光源显示的色调越接近自然原色，其显色性就越好(或越高)。显色指数是对灯或其他光源显色性的量化结果，旨在提供客观标准。显色指数表示被测光源和标准光源※ 的接近程度。尽可能大值为100。显色差异越大，值越小，说明被测光源显示的颜色和自然原色的差距越大。
* 标准光源和被测光源的色温相同。(光源的黑体轨迹与太阳光对应。)

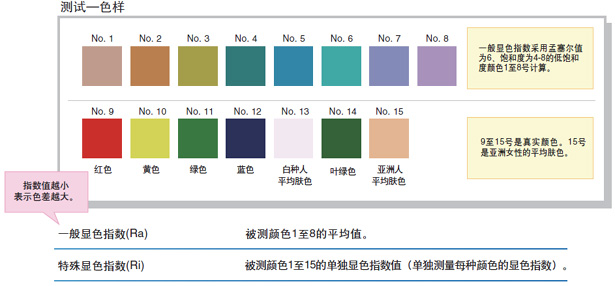

显色指数包括一般显色指数(Ra)和特殊显色指数(R1至R15)
显色指数采用直观显示，便于理解。被测光源和标准光源的色差一目了然，条形图显示一般显色指数Ra(特殊显色指数R1至R8的平均值)和15种特殊显色指数(R1至R15)。

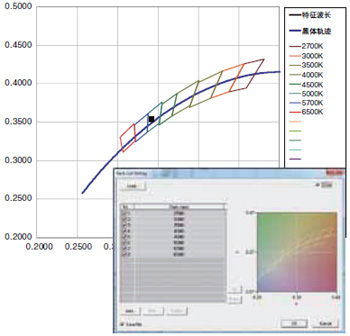

针对LED行业普遍关注的按颜色分级的问题，CL-500A配备软件可提供LED色度分级的功能。

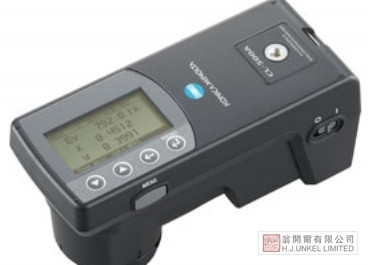

主机大小为70×83×165 mm，仅重350g的手持式，方便携带，可进行手持测量。另外，上下均有三脚架固定螺孔，可与支架装置轻松组合。

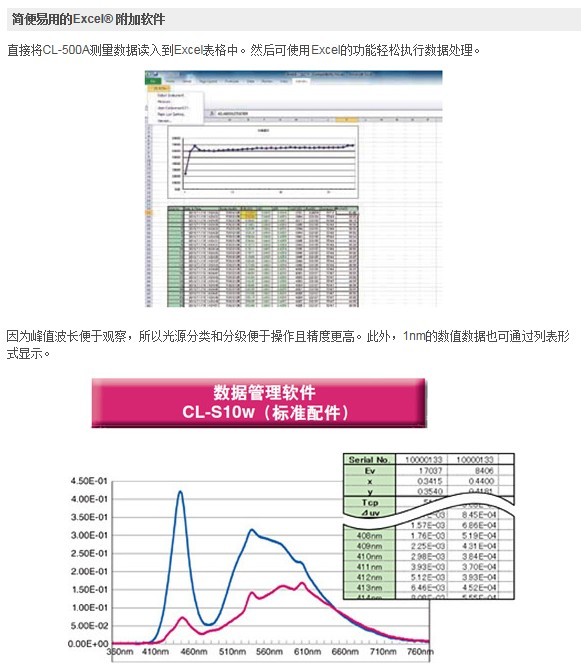

标配Excel® 附加软件
| 型号 | 分光辐射照度计 CL-500A |
| 照度计等级 | 符合JIS C 1609-1:2006 AA普通级标准(*1) DIN 5032第7部分B级标准 |
| 光谱波长范围 | 360～780nm |
| 输出波长间隔 | 1nm |
| 光谱波长宽度 | 约10nm（半波宽） |
| 波长精度 | ±0.3 nm（JIS Z8724规定的435.8 nm、546.1 nm和585.3 nm(*2)校正波长）(*3) |
| 测量范围 | 0.1～100,000lx（色度显示在5lx以上） |
| 精度(*4,5) | Ev：显示值的±2％±1数值 |
| （标准光源A） | xy：±0.0015 (10～100,000lx) xy ：±0.002 (5～10lx) |
| 重复性（2σ）(*4)（标准光源A） | Ev：0.5％＋1数值 |
| xy：0.0005(500～100,000lx)、xy：0.001(100～500lx)、 | |
| xy：0.002(30～100lx)、xy：0.004(5～30lx) | |
| 可见光区域相对光谱敏感度（f1'） | 1.5%以内 |
| 余弦感应特性（f2） | Ev：3％以内 |
| 温度偏差（fT） | Ev：显示值的±3％ xy：±0.003 |
| 湿度偏差（fH) | Ev：显示值的±3％ xy：±0.003 |
| 测量时间 | 超快模式：约0.2秒（仅在连接电脑时） |
| 快速模式：约0.5秒 慢速模式：约2.5秒 | |
| 自动曝光时间设置（高精度）模式：约0.5~27秒 | |
| 显示模式 | XYZ、X10Y10Z10、 Ev xy、Ev u'v'、特征波长、色纯度、Ev、相关色温T⊿uv、显色指数、光谱图形、峰值波长、⊿(XYZ)、⊿(X10Y10Z10)、⊿(Ev xy)、⊿(Ev u'v')、分级显示 |
| 其他功能 | 数据存储（100条数据）、用户校准功能（连接电脑时）、连续测量（连接电脑时）、自动关闭功能 |
| 显示语言 | 日语、英语、简体中文 |
| 端口 | USB2.0 |
| 电源 | 内置可充锂电池（每次充电可测量时间：6小时（新品充满电））、电源适配器、USB数据线 |
| 工作温湿度范围 | -10～40℃、相对湿度85%以下（35℃）/无凝露 |
| 储存温湿度范围 | -10～45℃、相对湿度85%以下（35℃）/无凝露 |
| 尺寸 | 70×165×83 mm |
| 重量 | 350g |
| 标准配件 | 护盖（T-A13）、软包、USB数据线、电源适配器、手绳、数据管理软件（CL-S10w）、CL-500A专用软件开发工具包（CL-SDK) |
| 可选配件 | 遮光筒(CL-A11) |
*1
当测量速度模式设为快速模式时得到第7.6.3部分的响应时间
*2
对于585.3nm，使用587.6nm的校正波长进行替代测量
*3
根据本公司测试校准(零位校准后，温度变化在2°C以内)
*4
自动曝光时间设置(高精度)模式
*5
Ev(照度)为线性
*上述规格若有更改，恕不另行通知。
| 类型 | Excel®附加软件提供更好的可操作性和数据管理功能。直接将测量数据读入到Excel®，兼容CL-200A/CL-200、CL-500A。 仪器连接电脑软件提供LED分级功能及自动校准功能。 |
| 操作环境 | Windows®XP：Excel®2003、Excel®2007 Windows®Vista：Excel®2007、Excel®2010 Windows®7：Excel®2010 |
| 兼用仪器 | CL-500A, CL-200A, CL-200 |
以上记载内容、规格及外观如有更改，恕不另行通知。
以上出现的公司名称、产品名称均为各公司商标或注册商标。
